发布时间：2020-11-09 来源：本站
作者：尹强文｜FISCO BCOS 社区贡献者
AMOP简介
链上信使协议AMOP（Advanced Messages Onchain Protocol）旨在为联盟链各个机构提供一个安全高效的消息传输信道，支持跨机构之间，点对点地实时消息通信，为链外系统之间的交互提供标准化接口，AMOP基于SSL通信加密，确保消息无法被窃听，消息收发均有异常重传、超时检测和路径规划机制，确保消息传输的可靠性。
逻辑架构

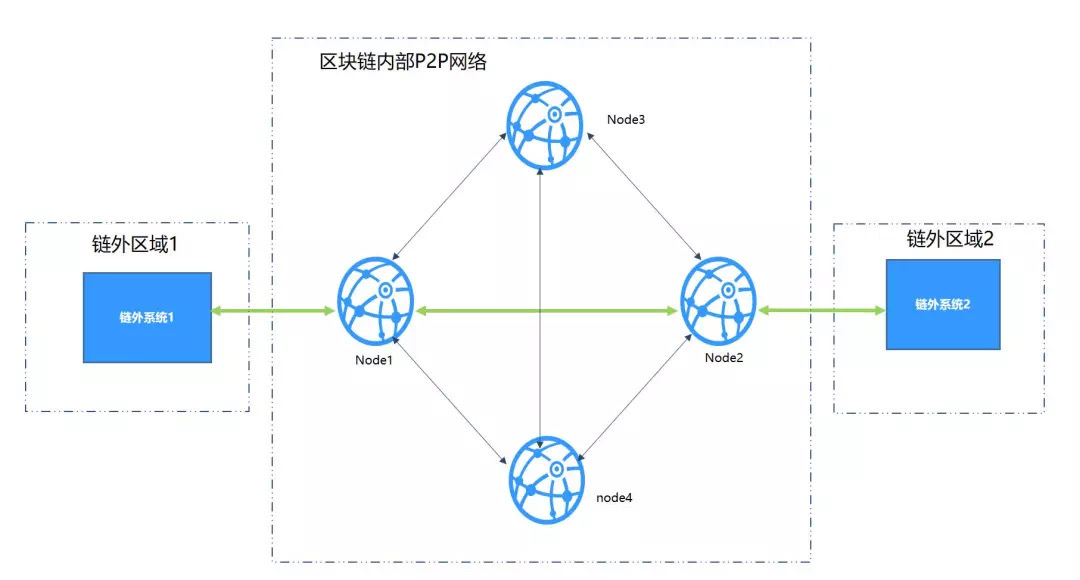

AMOP使用了FISCO BCOS的P2P底层通信，逻辑架构如下：
各区域概述如下：
链外区域：机构内部的业务服务区，此区域内的业务子系统使用区块链SDK，连接到区块链节点。
区块链内部P2P网络区域：此区域为逻辑区域，部署各机构的区块链节点，区块链节点也可部署在机构内部。
核心实现
AMOP的消息收发基于Sub-Pub订阅机制，服务端首先设置一个Topic，客户端往该Topic发送消息，服务端即可收到。
AMOP支持同一个区块链网络中有多个Topic收发消息，支持任意数量的服务端和客户端，当有多个服务端关注同一个Topic时，该Topic的消息将随机下发到其中一个可用的服务端。
AMOP包括两个流程：
1. 服务端设置Topic，用以监听该Topic的消息；
2. 客户端往该Topic发送消息。
下面以一个例子来说明内部实现，如下图所示，有2个SDK分别为SDK1、SDK2，2个节点分别是Node1、Node2。SDK1连接Node1设置Topic T1，SDK2连接Node2发送Topic为T1的消息。
1. 服务端设置Topic，用以监听该Topic的消息的时序
主要流程如下：
SDK1发送监听某个Topic消息的请求，到其直连的节点Node1，Node1里维护了节点与Topic列表的映射关系，该映射关系用于消息路由，是一个map结构，key是NodeId，value是一个set，set存储的是该NodeId可以接收消息的Topic列表。
Node1新增一个Topic之后，节点会更新节点与Topic映射表。
Node1更新seq：seq主要用于保证各节点映射表一致，新增一个Topic之后，本节点的seq会加1，节点之间的心跳包会将这个值带上发送到其他节点，其他节点（Node2）接收到心跳包之后对比参数里的seq与本节点的seq，如果不一致会向源节点(Node1)请求节点与Topic列表的映射关系，将最新的映射关系更新到本节点并更新seq。这样就保证了全局映射关系的一致。
2. 客户端往该Topic发送消息时序
SDK2向Node2上发送消息。
Node2从节点与Topic列表的映射关系中查到该Topic可以发往的节点列表，从中随机选择一个节点Node1发送。
Node1节点收到消息之后推送给SDK1。
配置文件配置

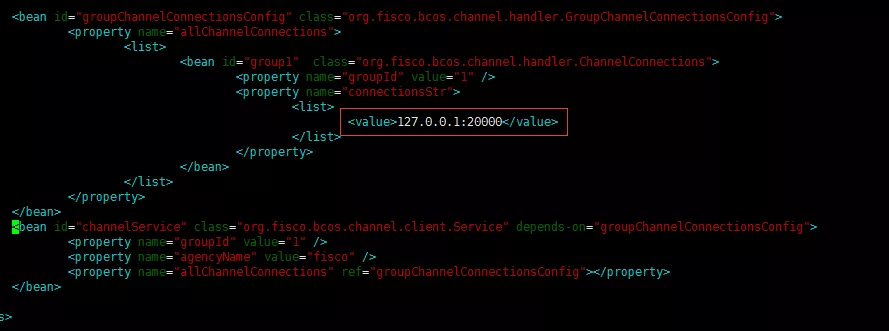

AMOP无需任何额外配置，以下为Web3Sdk的参考配置。详细请参考：(https://fisco-bcos-documentation.readthedocs.io/zh_CN/release-2.0/docs/sdk/sdk.html)
不同SDK的配置文件差异在于连接的节点地址不同，以文章开头处的逻辑架构图为例，假定Node1的监听地址是127.0.0.1:20200，Node2的监听地址是127.0.0.1:20201，那么SDK1配置为127.0.0.1:20200，SDK2配置127.0.0.1:20201。
测试
按上述说明配置好后，用户指定一个Topic，执行以下两个命令可以进行测试。
启动amop服务端
java -cp 'conf/:apps/*:lib/*' org.fisco.bcos.channel.test.amop.Channel2Server [topic]
启动amop客户端
java -cp 'conf/:apps/*:lib/*' org.fisco.bcos.channel.test.amop.Channel2Client [topic] [消息条数]

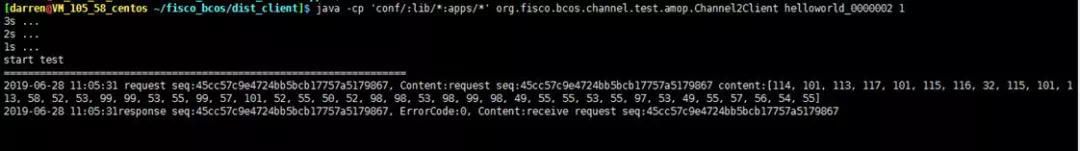

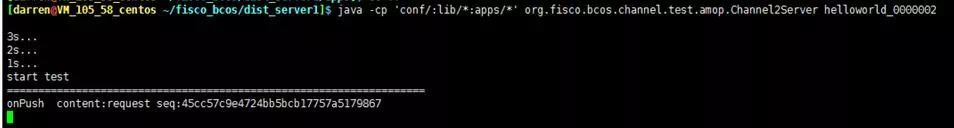

客户端和服务器执行后得如下效果：
常见错误码及问题定位
99：发送消息失败，AMOP经由所有链路的尝试后，消息未能发到服务端，建议使用发送时生成的‘seq’，检查链路上各个节点的处理情况。
100：区块链节点之间经由所有链路的尝试后，消息未能发送到可以接收该消息的节点，和错误码‘99’一样，建议使用发送时生成的‘seq’，检查链路上各个节点的处理情况。
101：区块链节点往Sdk推送消息，经由所有链路的尝试后，未能到达Sdk端，和错误码‘99’一样，建议使用发送时生成的‘seq’，检查链路上各个节点以及Sdk的处理情况。
102：消息超时，建议检查服务端是否正确处理了消息，带宽是否足够。
未来计划
未来将继续丰富AMOP功能，支持二进制传输、消息多播协议以及Topic认证机制等，也欢迎大家使用AMOP，并提出优化建议。
