FISCO BCOS 2.0原理解析篇2: 分布式存储架构设计

发布时间:2020-09-23 来源:本站


作者:莫楠|FISCO BCOS 高级架构师


FISCO BCOS 2.0新增对分布式数据存储的支持,克服了本地化数据存储的诸多限制。在FISCO BCOS 1.0中,节点采用MPT数据结构,通过LevelDB将数据存储于本地,这种模式受限于本地磁盘大小,当业务量增大时数据会急剧膨胀,要进行数据迁移也非常复杂,给数据存储带来较大的成本和维护难度。为了突破性能的瓶颈,我们在FISCO BCOS 2.0中,对底层的存储进行了重新设计,实现了分布式存储,使用不同于MPT的方式来实现追溯,带来了性能上的提升。

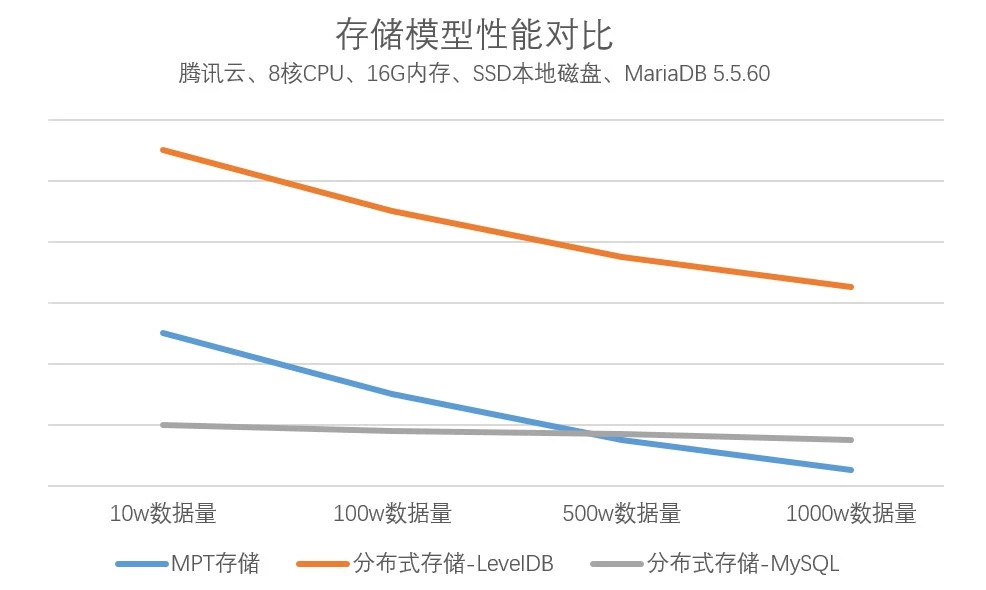

先夸夸分布式存储方案的优点:


从MPT存储到分布式存储


MPT存储

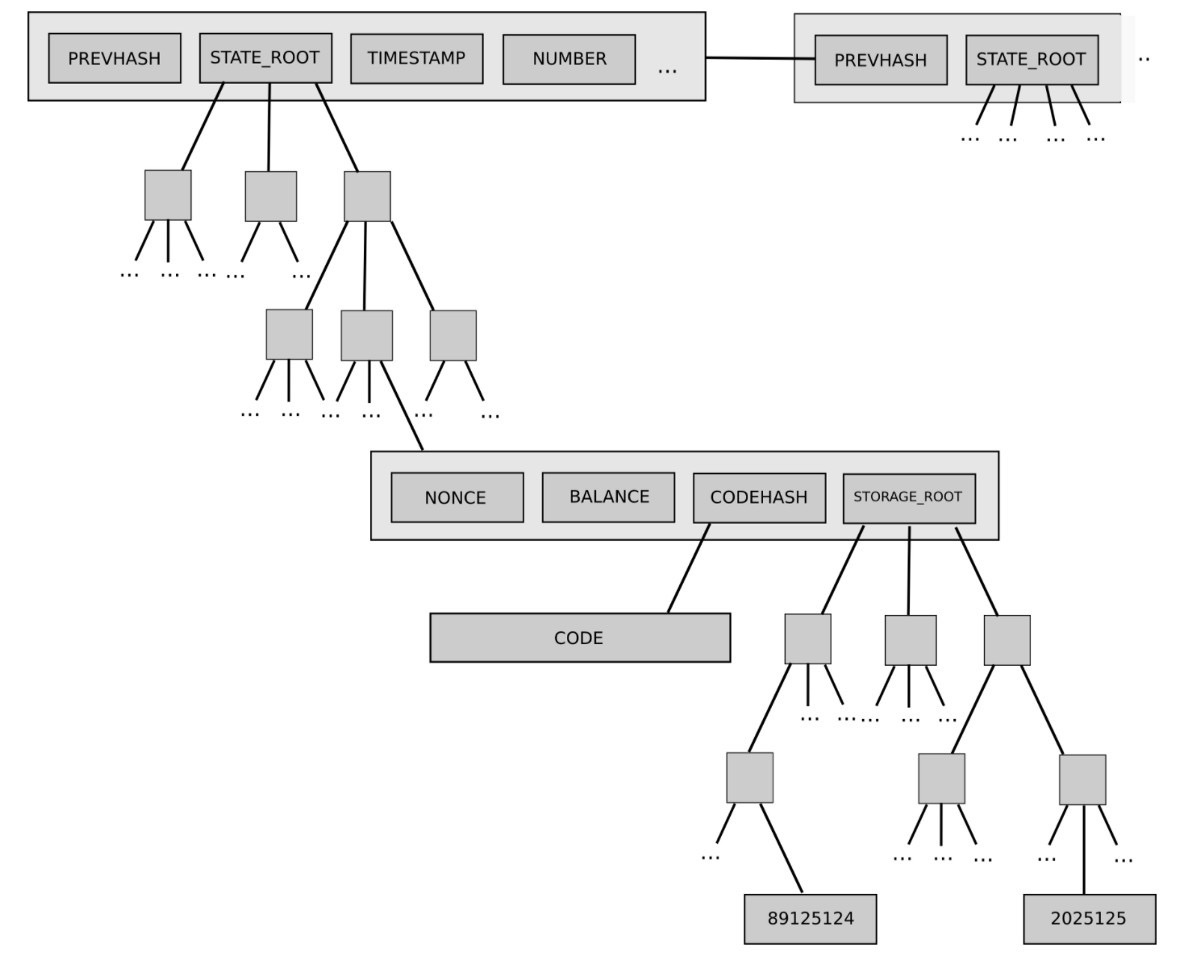

MPT(Merkle Paricia Trie),来自以太坊,对外接口为Key-Value,使用前缀树来存储数据,是FISCO BCOS 1.0的存储模式。MPT是前缀树结构,树中的每个叶子节点允许有最多16个子叶子节点,叶子节点有一个HASH字段,由该叶子的所有子叶子节点HASH运算得出。树根有唯一的HASH值,标识整棵树的HASH。




图片来自以太坊白皮书


以太坊的全局状态数据,保存在MPT树中,状态数据由账号组成。账号在MPT中是一个叶子节点,账号数据包括Nonce、Balance、CodeHash和StorageRoot。任意一个账号字段发生变化时,会导致该账号所在的叶子的HASH发生变化,从该叶子直到顶部的所有叶子的HASH都会变化,最后导致顶部的StateRoot变化。由此可见,任何账户的任意字段变化,都会导致StateRoot的变化,StateRoot能唯一标识以太坊的全局状态。



图片来自以太坊白皮书


MPT可以实现轻客户端和数据追溯,通过StateRoot可以查询到区块的状态。MPT带来了大量HASH的计算,打散了底层数据存储的连续性。在性能方面,MPT State存在着天然的劣势。可以说,MPT State追求极致的可证明性和可追溯性,对性能和可扩展性做了一定的妥协。


分布式存储


FISCO BCOS 2.0在保持存储接口兼容性的同时,引入了高扩展性、高吞吐量、高可用、高性能的分布式存储。分布式存储(Advanced Mass Database,AMDB):重新抽象了区块链的底层存储模型,实现了类SQL的抽象存储接口,支持多种后端数据库,包括KV数据库和关系型数据库。 引入了分布式存储后,数据读写请求不经过MPT,直接访问存储,结合缓存机制,存储性能相比基于MPT的存储有大幅提升。MPT数据结构仍然保留,仅做为可选方案。




分布式存储支持MySQL等关系型数据库,支持MySQL集群、分库分表等平行扩展方式,理论上存储容量无限。

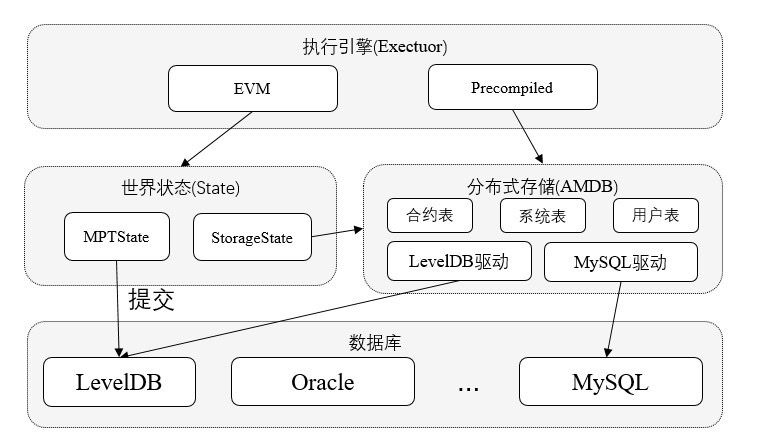

分布式存储架构



State层(State)


抽象了智能合约的存储访问接口,由EVM调用,分为StorageState和MPTState。StorageState为分布式存储的适配层,MPTState为老的MPT适配层,FISCO BCOS默认使用StorageState。


分布式存储层(Table)


抽象了分布式存储的类SQL接口,由State层和Precompiled调用。分布式存储层抽象了存储的增删改查接口,把区块链的核心数据分类存储到不同的表中。


驱动层(Storage)


实现具体的数据库访问逻辑,包括LevelDB和MySQL。


分布式存储名词解释


Table


存储表中的所有数据。Table中存储分布式存储主key到对应Entries的映射,可以基于分布式存储主key进行增删改查,支持条件筛选。


Entries


Entries中存放主Key相同的Entry,数组。分布式存储的主Key与Mysql中的主key不同,分布式存储主key用于标示Entry属于哪个key,相同key的Entry会存放在同一个Entries中。


Entry


对应于表中的一行,每行以列名作为key,对应的值作为value,构成KV结构。每个Entry拥有自己的分布式存储主key,不同Entry允许拥有相同的分布式存储主key。


Condition


Table中的“删改查”接口可传入条件,支持“等于”“大于”“小于”等过滤逻辑,接口根据条件对数据进行筛选后进行相应操作,返回结果数据。如果条件为空,则不做任何筛选。


举例

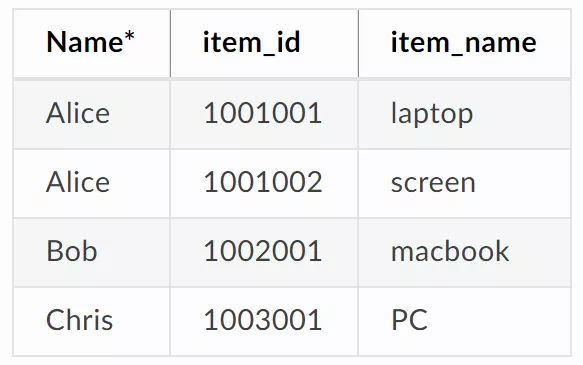

以某公司员工领用物资登记表为例,解释上述名词




分布式存储表分类


表中的所有entry,都会有status,num,hash内置字段。

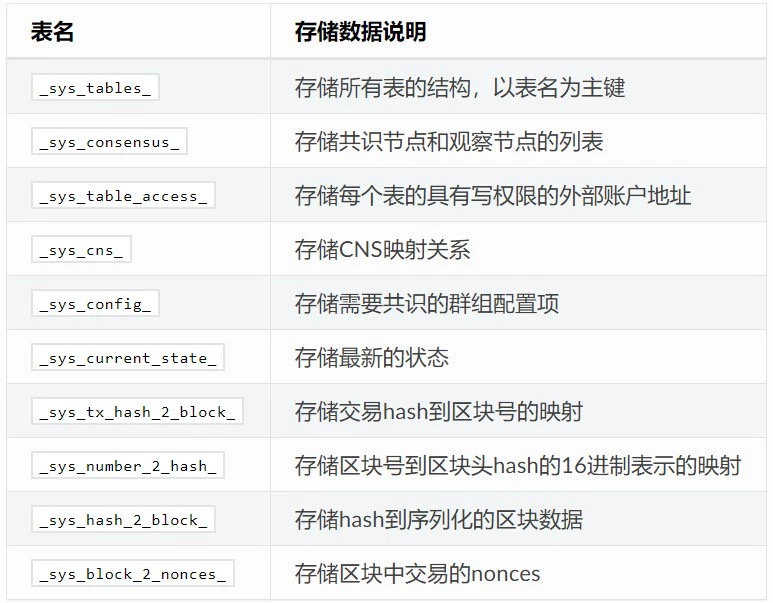

系统表


系统表默认存在,由存储驱动保证系统表的创建。


用户表


用户CRUD合约所创建的表,以user为表名,底层自动添加user前缀。


StorageState账户表

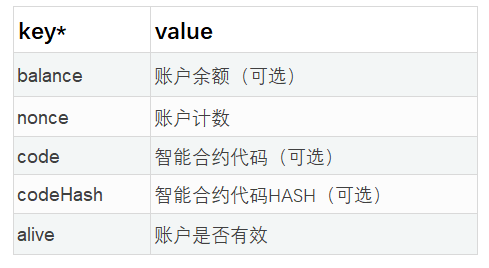

contract_data+Address+_作为表名。表中存储外部账户相关信息。表结构如下:


总结


FISCO BCOS发布至今,历经大量真实业务实践。分布式存储在持续改进的过程中,总结出适合于金融业务、高性能、高可用性和高可扩展的存储模型,架构愈发稳定成熟,未来分布式存储将继续作为区块链系统的基石,支持区块链系统的发展。下篇文章,我会提供分布式存储的体验流程,敬请持续锁定FISCO BCOS开源社区。
